  KTG127矿用防爆光端机在煤矿井下的应用方案     ★★★
KTG127矿用防爆光端机在煤矿井下的应用方案
[ 作者:陈工    转贴自:原创    点击数:7063    更新时间:2020/1/10    文章录入:admin ]

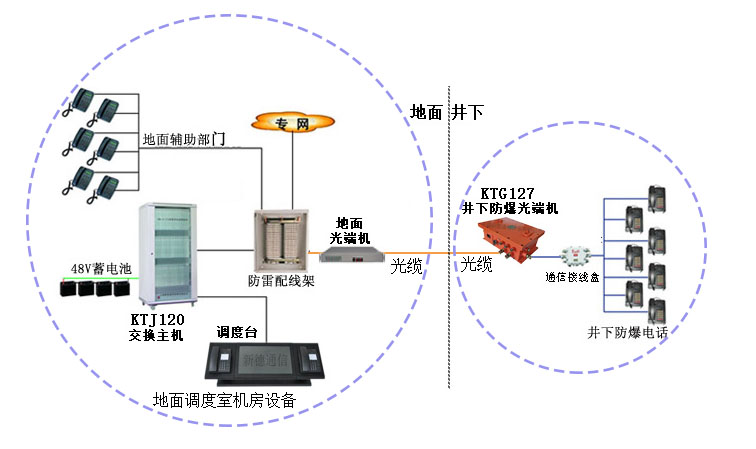

一. 煤矿井下电话通信传输中的应用方案

1.该方案是利用煤矿井下与地面光纤点对点电话通信传输专用,KTG127矿用隔爆兼本安型光端机设备可分别提供输出本安电话信号:8路,16路,24路,32路,50路,64路,80路,100路,
128路等电话信号在光纤中点对点透明传输。







KTG127矿用隔爆兼本安型光端机将电话信号由传统的矿用通信电缆向井下传输的方式,转

换成由光信号并在光纤上传输的矿用通信设备,属于矿用隔爆兼本安型通信传输设备。

 KTG127矿用光端机其在煤矿井下远距离传输方面发挥出不可替代的优越性,其将光电

等信号双重本安保护,使地面与井下的通信联络安全可靠。



2. 产品特点
支持来电显示功能与反极性计费功能;

支持各个站点的相互放号功能;

电话语音口支持FXO口和FXS口,FXO口与数字程控交换机与电话调度交换机及IP/PBX语音

软交换系统FXS口对接,KTG127矿用隔爆兼本安型光端机在井下输出本安用户信号。

无中继传输距离可达20~120公里



 3.技术性能

   单模光纤: 8/125um, 9/125um,

 传输距离: 20Km-120Km,单模光纤.

 4.使用环境



适用于煤矿及非煤矿山井下等有瓦斯、煤尘爆炸危险的环境,但无显著振动和冲击、无



破坏绝缘的腐蚀性气体,无直接滴水、淋水的场合。

5.供电电源

输入电压:AC 127V-220V;功耗:≤125W

6.FXS 本安用户端口

6.1.频率特性:300~ 3400Hz(-0.6~+3dB),

6.2.串音衰耗:≥65dB

6.3.最高直流开路电压:60V;

6.4.最大直流短路电流:34mA;

6.5.最高铃流开路电压:60V;

6.6.最大铃流短路电流:38mA。

6.7.本安用户电缆线最大传输距离:10km。







   KTG127矿用隔爆兼本安型光端机在电话通信联络系统中充当一段长距离的电话通信线缆,使煤矿井下电话干线采用数字再生中继技术传输,煤矿井下其话音的质量几乎与市话语言媲美。由于通信技术的快速发展,大规模集成电路发展使我们的KTG127矿用隔爆兼本安型电话光端机的体积变得小而精巧以方便煤矿用户在井下安装调试及日常维护。

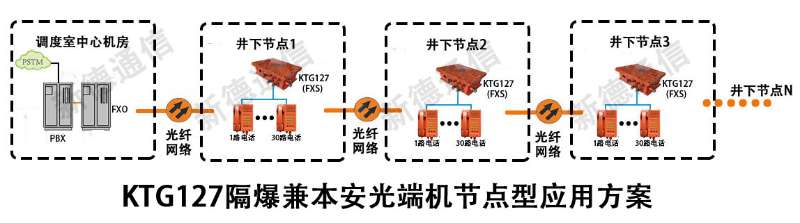

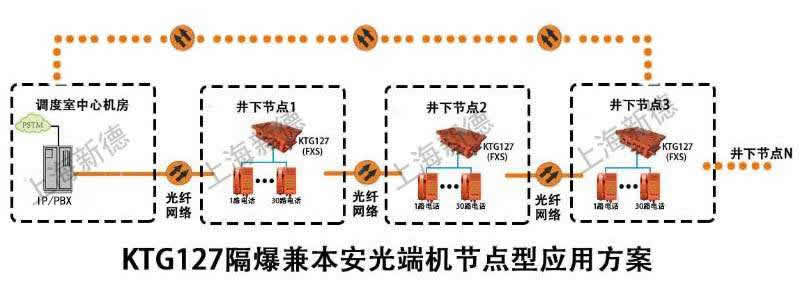

二. 煤矿井下级连式节点型光纤通信传输中的应用方案





   每个节点可提供8路、16路、24路、30路本安电话信号并支持千兆冗余光纤网络传输,支

持每个节点提供4个百兆或千兆以太光口、4个百兆或千兆以太电口的本安信号。

   该方案的每台井下防爆光端机分别连接光纤的进出两端,节点式光端机设备要求最少带有

2个或以上的光口,利用连接两端光纤上传下达各节点的通信数据,当链路上任一节点出现故

障,具有断点自动保护功能,可自动切换链路,光纤节点级联式传输的方式极大提高了纤芯

利用率,特别适合矿井、管廊、隧道等场所。

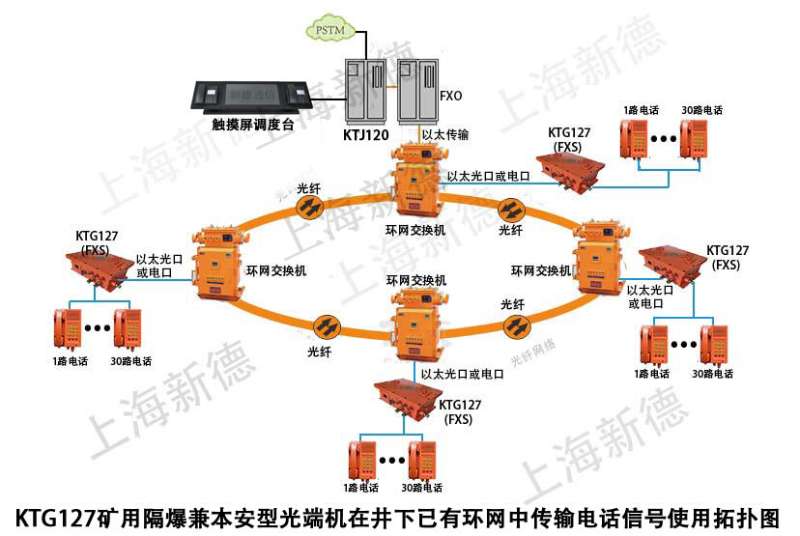

三.煤矿井下以太冗余环网光纤通信传输中的应用方案





  该方案为在煤矿企业已建成的环网基础上,根据每个节点的需求,可提供8路、16路、24路、

30路本安电话信号,上图所示.

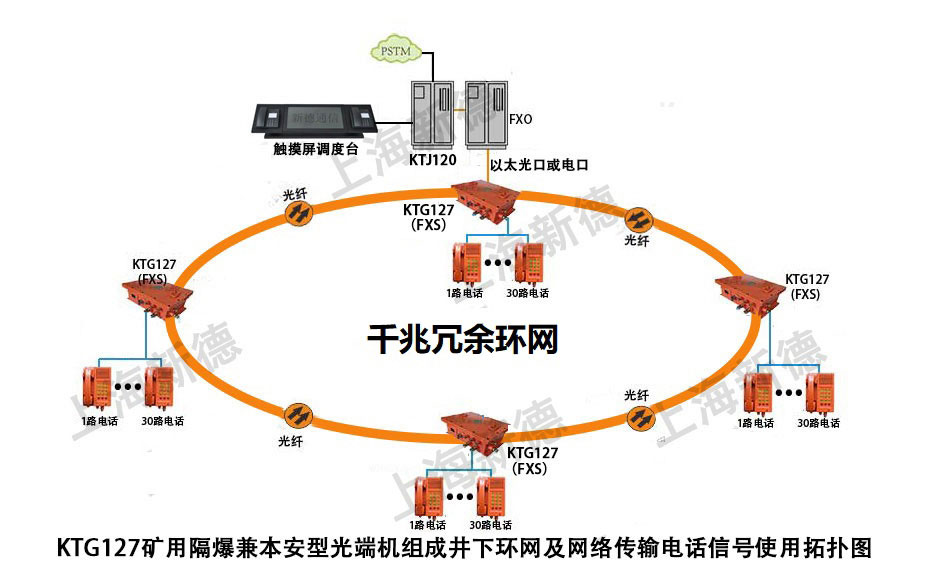

四.煤矿井下组成以太冗余环网光纤通信传输中的应用方案



   该方案为在煤矿企业没有建成环网基础上,设备利用自身具有环网功能而新建冗余环网,每

台设备有2个千兆以太光口组成冗余环网,每台设备的每个节点同时可提供8路、16路、24

路、30路本安电话信号并支持提供4个百兆或千兆以太光口、4个百兆或千兆以太电口的本安

信号,上图所示。

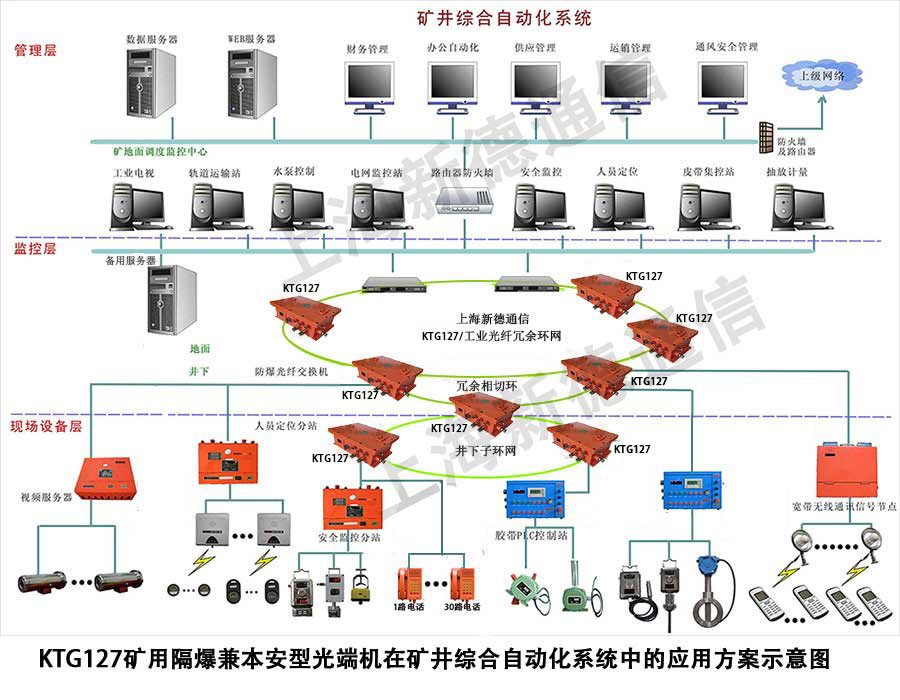

五.煤矿井下组成万兆及千兆光纤冗余环网的综合自动化系统应用方案

5.1. KTG127型设备的应用场景
   KTG127矿用隔爆兼本安型光端机基于高性能硬件和VRP(Versatile Routing Platform)软件平台,具有增强的三层特性,简易的运行维护,智能iStack堆叠,灵活的以太组网,可扩展支持MACSec,成熟的IPv6特性等特点,广泛应用于煤矿及非煤矿山等企业的接入和汇聚、数据中心接入等多种应用场景。
5.2.KTG127型设备的灵活配置
   KTG127型可灵活配置:4个万兆SFP+,24个千兆 SFP,或48个10/100/1000Base-T以太网电口,8个复用的千兆10/100/1000Base-T以太网端口Combo.
   支持交流或直流供电,支持RPS冗余电源
   交换容量:336Gbps/3.36Tbps
   包转发率:108Mpps/126Mpps
5.3.KTG127型设备的特性和优势
5.3.1. 业务处理能力强大,安全控制多样
   完善的二、三层组播协议,支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
增强支持OSPF、ISIS、BGP、VRRP等三层特性,满足企业接入、汇聚业务承载要求,支持更加丰富的语音、视频和数据应用。
   支持MAC认证、802.1x认证、Portal认证,实现用户策略(VLAN、QoS、ACL)的动态下发。
   支持完善的DoS类防攻击、用户类防攻击。其中,DoS类防攻击主要针对交换机本身的攻击,包括SYN Flood、Land、Smurf、ICMP Flood;用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC欺骗、DHCP request flood、改变 DHCP CHADDR 值等等。
   通过建立和维护DHCP Snooping 绑定表,对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性,还可以保证DHCP服务器的合法性。
   支持ARP表项严格学习功能,可以防止因ARP欺骗攻击导致正常用户无法上网。


5.3.2. 运行维护轻松
   支持SVF超级虚拟交换网,SVF方案创新实现将原来“核心/汇聚+接入交换机+AP”的网络架构,虚拟化为一台设备进行管理,简化设备管理,实现接入交换机和无线AP的即插即用;业务配置模板化,在核心设备上配置后自动下发到接入设备,实现集中管控,简化业务配置,灵活调整,在SVF方案中支持作为client角色。
   支持敏捷的零配置部署,提供新入网设备Zero-Touch 安装、故障设备更换免配置、USB开局、设备批量配置、批量远程升级等功能,便于安装、升级、业务发放和其他管理维护工作,基于拓扑规划开局,网络拓扑自动发现、自动收集、智能纠错,降低了运维成本。

   支持SNMP v1/v2c/v3、CLI(命令行)、Web网管、SSHv2.0等多样化的管理和维护方式;支持RMON、多日志主机、端口流量统计和网络质量分析,便于网络优化和改造。
   支持sFlow功能。按照标准定义的方式,对转发的流量按需采样,并实时地将采样流量上送到收集器,用于生成统计信息图表,为企业用户的日常维护提供了极大的方便。

5.3.3. 智能运行维护
   支持Telemetry技术,提供实时设备数据采集并上送至CampusInsight网络分析器,平台通过智能故障识别算法对网络数据进行分析,精准展现网络实时状态,并能及时有效的定界故障以及定位故障发生原因,发现影响用户体验的网络问题,精准保障用户体验。
   支持音视频业务的智能运维,基于 eMDI(增强型媒体传输质量指标)特性,将设备作为监控节点周期统计并上报音视频业务类指标参数至CampusInsight平台,由平台结合多个节点的监控结果,对音视频业务质量类故障进行快速定界。

5.3.4.可靠性的多样保护
   支持智能iStack堆叠,将多台支持堆叠特性的交换机组合在一起,最大可将9台物理交换机从逻辑上虚拟为一台交换机。下行电口支持iStack。iStack堆叠系统通过多台成员设备之间冗余备份,提高了设备级的可靠性;通过跨设备的链路聚合功能,提高了链路级的可靠性。iStack提供了强大的网络扩展能力,通过增加成员设备,可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理, 堆叠形成后,多台物理设备虚拟成为一台设备,用户可以通过任何一台成员设备登录堆叠系统,对堆叠系统所有成员设备进行统一配置和管理。
   不仅支持传统的STP/RSTP/MSTP生成树协议,还支持自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议,适用于半环、整环、级连环等各种组网,其协议简单可靠、维护方便,并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准, 该标准基于传统的以太网MAC和网桥功能,实现以太环网的毫秒级快速保护倒换。
   支持SmartLink功能。通过多条链路接入到多台汇聚交换机上,SmartLink实现了上行链路的备份,极大地提升了接入侧设备的可靠性。
   支持完善的以太OAM(IEEE 802.3ah/802.1ag),用于快速检测链路故障。
5.3.5.  成熟的IPv6特性
   基于成熟稳定的VRP平台,支持IPv4/IPv6双协议栈、IPv6路由协议RIPng、 IPv6 over IPv4隧道(手工隧道/6to4隧道/ISATAP隧道)。
   支持部署在纯IPv4或IPv6网络,也支持部署在IPv4与IPv6共存的网络,充分满足网络从IPv4向IPv6过渡的需求。
5.3.6. 支持云管理
   通过云管理平台可对交换机进行云端配置、监控、巡检等,减少现场的部署和运维人力投入,从而降低网络OPEX,同时支持云管理和本地管理两种模式,可以根据需求在两种模式中切换,实现平滑演进的同时保护客户投资。
5.3.7.  OPS
   OPS(Open Programmability System),是基于Python语言的开放可编程系统。IT管理员可以通过Python脚本对交换机进行运维功能的编程,快速实现功能创新,实现智能化运维。

5.3.8. 环网、半环、级连环等各种组网方式
   KTG127型矿用隔爆兼本安型光端机作为煤矿及非煤矿山企业网络的接入设备,汇聚设备,利用链路捆绑、双归等组网,支持业界最新的以太环网标准ITU-T发布的G.8032标准ERPS,支持SEP专用于以太链路层环网协议,适用于半环、整环、级连环等各种组网,并提供50ms的快速业务倒换,基于传统的以太网MAC和网桥功能,实现以太环网的毫秒级快速保护倒换,充分提高网络可靠性。
   支持OSPF、ISIS、BGP、VRRP等三层特性,满足煤矿及非煤矿山企业接入、汇聚业务承载要求,支持更加丰富的语音、视频和数据应用。

在 WWW.SHXINDE.CN 网站中有更多矿用防爆光端机内容
