（一）矿区状况与对调度通信的特点需求

矿务局总公司下属三大采煤矿区,一个洗煤厂,一个发电厂. 该矿要求煤炭专网调度通信应充分运用一体化网络理念，采用一体化网络通信平台设立总调度指挥中心,统一调度管理下属三大采煤矿区及洗煤厂与发电厂,满足现代化先进的采煤生产调度指挥。

实现总调人员通过调度网能随时与任何一个通信系统内的任何一部电话建立联系，迅捷方便,一键到位，可以随时与上级调度建立联系，并相互成网，各矿区电话实现等位互拨。

同时，总调度室指挥中心应掌握和处理全公司的各种信息，对各大采煤矿区实现快捷、方便、畅通，做到将信息上传下达、高速率、智能化的处理能力。为企业高效、安全生产打下坚实基础。

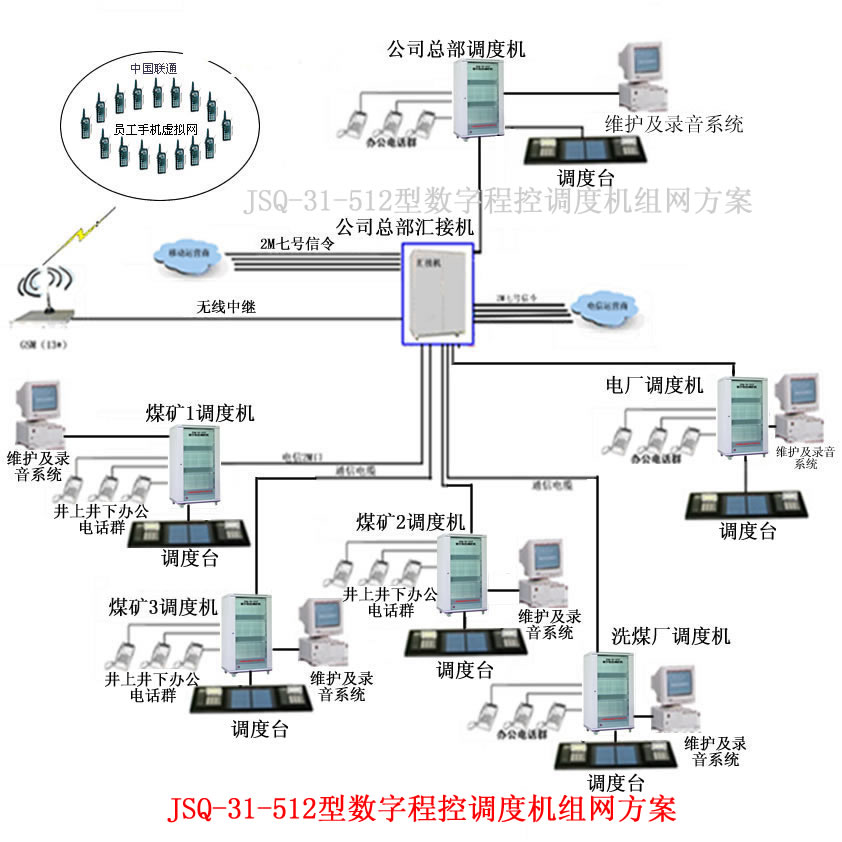

 (二)、矿区调度机系统联网技术建议方案(如图1)

下面由上海新德通信设备有限公司所提供的JSQ-31-512型数字程控调度指挥系统组网技术建议方案图加以说明(如图1) 。

2.1煤炭通信调度机网络结构布局

传输上是以光缆为主干路由的同步数字传输(SDH) 网络,通过汇接机将三大矿区,洗煤厂,发电厂及总公司连接成为互联的一体化网络。使各矿区、总公司及下属各部门组成等位电话网,各矿区之间的电话信息交流,就如同市话与市话之间的方便使用。

交换上是以三大矿区及总公司的数字程控调度交换机组成的生产调度交换网。形成先进的一体化的工业采煤生产调度指挥系统。

2.2        煤炭调度专网结构特点

由光缆和SDH设备构成的视频信号、瓦斯数据监控信号传输网；和数台调度程控交换机构成的调度通信网；在结构、功能、业务和设备管理等诸方面，均能独立生存和清晰分割。

这种交换与传输在设备上分离；一体化通信网络结构，具有独立完善的硬件、软件检测故障的措施，一但发生故障能自动隔离，并自动进行定位诊断。主备冗余、分散控制、软件容错、网络自愈等技术，有效地保障了设备可靠的运行。光缆传输网既能资源共享,各系统设备又在维护维修上互不干涉等优点。

在未来煤炭通信网的方案设计中，本着通信网络的一次规划，分步实施，长期受益的原则,充分采用先进完善的数字调度设备配置，以灵活可靠的网络结构，打造一个能满足煤炭生产调度指挥的短期和长远需求的现代智能化的煤炭通信网。
