  煤矿调度通信联络系统及井下应急广播案例
煤矿调度通信联络系统及井下应急广播案例
[ 作者:通信联络    转贴自:调度通信设备网    点击数:14312    更新时间:2018/1/6    文章录入:admin ]



                煤矿调度通信联络系统及井下应急广播案例

    煤矿调度通信联络系统主要用于煤矿井下、井上生产调度指挥及地面辅助部门的通信联络。对煤矿调度通信设备的选型、安装、使用与维护正确与否将直接影响到煤矿企业的安全生产。



 金石沟煤矿地处云贵高原,雷雨自然灾害频发.金石沟煤矿根据自身地理位置,采用如下方案设计煤矿井下及地面调度电话通信联络系统。





一. 地面通信部份:地面调度控制中心的主要设备部件分别由KTJ120型数字程控调度机——调度控制台——数字电话录音系统——后备电源——机房防雷配线箱——KHX50型入井处通信线路熔断器和防雷电装置——等部件组成, 其核心控制部件为KTJ120型调度电话交换机及调度台。



 依据GB3836《爆炸性气体环境用电气设备》 本安型电话交换机在煤矿通信系统中:是安装于地面安全场所(调度室及机房)其本安电话信号进入井下, 本质上限制了送往煤矿井下本安回路的能量,从而防止非本安电路的危险信号串入井下,是煤矿井下通信联络系统的重要核心部分,即井下与井上双向通信联络的语音交换及沟通桥梁也是井下工作场所的安全守护神。



 依据《煤矿安全规程》规定:通信线路必须在入井处装设熔断器和防雷电装置的要求,KHX50型通信线路综合保护器对入井处通信线路采用过流-熔断、过压-钳位、雷击浪涌信号入地泄放等多重综合保护措施, 完全满足《煤矿安全规程》通信线路必须在入井处装设熔断器和防雷电装置的要求。



二. 井下通信部份:井下部份主要分别由矿用阻燃通信电缆——矿用防爆通信接线盒——矿用本安电话机——直通调度台的矿用本安电话机。

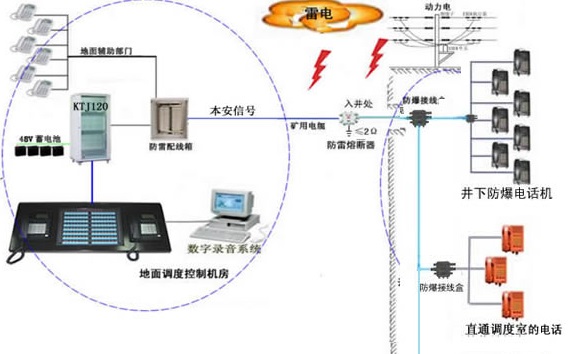

下图为金石沟煤矿通信系统二期扩容改造工程增加了井下应急广播扩音话站,该通信改造工程是将原有的通信线路及通信设备基础上增加了应急广播系统,将调度通信联络系统与井下应急广播系统合二为一,大大节约了煤矿企业的重复建设与投资(下图)。






上图为矿用电话通信系统与井下应急广播系统的有机组合应用方案图



        该系统是由电话通信系统与井下应急广播系统各个有关连的部件组成,为实现人们规定的功效以达到煤矿目标要求而组成的相互关联协同作战的一个通信集合体,关联部件各尽其职,二合一系统完成了单一系统不能单独完成的工作(上图)。



        该煤矿调度通信联络系统配套使用的矿用阻燃通信电缆、矿用防爆通信接线盒、矿用本安防爆电话机及井下应急广播扩音话站等均采用已获得国家矿用产品安全标志中心颁发的“安全标志准用证”的产品。



       该系统的工程施工技术人员均由上海新德通信设备有限公司组织安装调试,其生产与服务过程的能力,已通过TLC国际体系质量认证中心的认证 。



      该煤矿调度通信系统及井下应急广播系统是一套符合煤矿安全规程的,能满足《国家安全监管总局 国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》要求,能达到标准化矿井建设验收的煤矿调度通信联络系统与应急广播系统。金石沟煤矿已于日前通过了省煤矿安监局等有关部门的标准化矿井达标验收 。
