              电话会议/电话广播/语音耦合桥接器

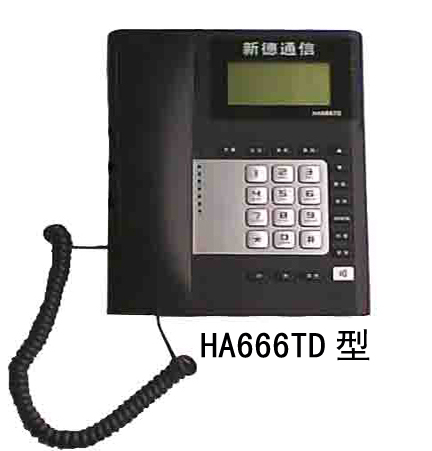

HA666DT型通讯终端设备是由上海新德通信设备有限公司开发生产的一款功能强大、技术先进、外型美观的全自动电话会议/电话广播/专用语音耦合桥接器



该电话专用终端设备采用了最新的低功耗单片微型计算机集成电路设计而成,智能抗噪,群呼、组呼、单呼等功能,话毕能自动挂机,无须人工值守。性能稳定可靠,各项指标均符合中国标准,外形独特大方,线条流畅。



配合JSQ-31-512型数字程控调度交换机使用时能实现自动摘机并打开有源音响进行远程电话会议扩音及双向通话,是双向电话会议扩音及广播的沟通桥梁,故也称电话桥接器。其原理是将远端电话语音耦合给有源音箱/功率放大器及广播设备,也称电话耦合器。



 利用HA666DT型全自动语音会议扩音专用电话终端设备,使异地远程话音信号通过通信网(移动/电信)直接耦合给语音会议扩音广播设备,根据需要能够方便的实现现场播出。



HA666DT型全自动语音会议扩音专用电话终端设备也可应用于现场生产调度、应急指挥、部队、学校、农村、厂矿企事业单位电话广播、新闻报道、热线交流等多种场合。该机具有良好的抗干扰及防雷击性能,质量稳定可靠。是理想的电话语音会议扩音广播的终端设备。



该机为低功耗设计,不需要外加电源,由程控交换机ab线馈电工作, 保证您在断电情况下也能使用。内置有0.5W喇叭,如需要扩大输出功率可外接有源音箱功率放大器、调音台等达到所需功率输出。

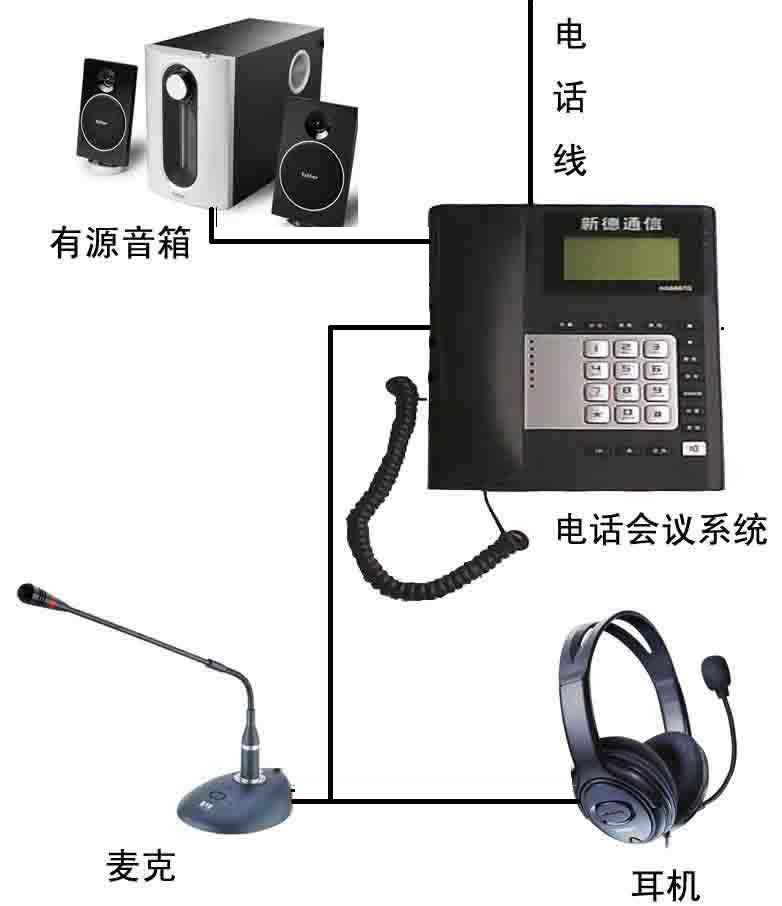

使用时将HA666DT型会议扩音专用电话终端设备直接接到电话线上(如下图),并将有源音箱、功放、调音台等功率放大设备直接连接到该机的音频输出接口上,将麦克话筒接到音频输入接口上即可。



当有电话呼入时,该机自动摘机,远程电话的声音就会通过该机耦合到音响设备上输出,通过连接到该机的麦克话筒可与对方进行双向通话。扩音广播功率根据外接音响设备功率而定。











































主要功能特点

· 自动摘机

· 自动挂机

· 无须外接电源

· 16种铃声供选择设置为来电响铃

· FSK/DTMF来电显示制式兼容

· 可保存100组来电信息(当来电号码平均为8位数时)

· 可设置5IP,最长32位,话机默认IP17909

· LCD12位显示来电号码和拨号号码

· 可设置70组常用号码

· 扩音音量及铃声扩音大小可调

· 内置音乐源

·内置麦克话

·内置功放喇叭

·消测音电路设计

主要技术指标

1.使用条件

环境温度 -10℃—+40          大气压力 86106KPa

相对湿度 10%95%            环境噪音 90dBA

2.通话传输指标

发送响度评价值(SLR):5km15dB

接受响度评价值(RLR): 5km2dB

测音掩蔽评价值(STMR): 5km12dB

3.振铃声级80dBA

4.双音频拨号特性

标准频率:低频群:697770852941HZ

              高频群:1209133614771633HZ

频率偏移:不大于+1.5%

当用户线为3Km时的信号电平

               低频群:-9dBm+3dB

               高频群:-7dBm+3dB

组合信号的高低频电平差:2+1dB

由谐波互调引起的总失真度比基波电平至少低20dB

5.未列入的指标均符合“YD/T1227.12003以及“GB/T15279——2002的要求。





本机联接有源音响或功率放大器,在作为被呼叫机使用时,在铃流触发下,本机自动摘机,通过扬声器将远程电话语言耦合到扩音系统。主叫方可进行呼叫广播,其紧急指令(声音)通过本机广播给附近的人员。如果相关的人员听到广播通知后,拿起话机手柄也可进行正常双向通话。

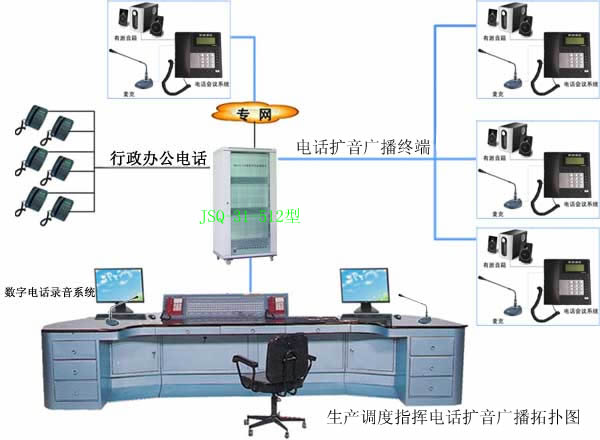

配合JSQ-31-512型数字程控调度机使用时(如上图),具有群呼、单呼、双工对讲功能。可用于紧急生产调度呼叫或大范围的广播找人。当环境噪音超过90分贝时,普通电话机的铃声经常不能让噪音大的现场的工作人员听到铃声,导致生产调度指令不能得到及时地传达。

该机适用于电话广播扩音呼叫的场合、电话广播找人、大型厂矿、大噪音等场合,也可作为生产调度指挥和紧急呼叫及扩音呼叫的通讯联络设备。

实践表明:在距电话通讯终端20W有源音箱1 m处测试时,振铃响度达110 dB,可在110 dB高噪声环境下实现清晰通话本机自动开机、关机,自动扩音。



                           http://WWW.SHXINDE.CN网站内有更多内容
