              矿用电话耦合器及矿用本安型接线盒





  KTA123矿用本安型电话耦合器及关联产品由矿用本安型电话机、矿用本安型电路接线盒等组成煤矿井下本质安全型电话通信联络系统.



    KTH型煤矿用按键电话机为矿用本质安全型防爆电气设备,适用于煤炭企业中含有易燃易爆气体及爆炸性气体混合物的危险场所。该话机严格执行国家防爆标准《GB38362000》有关规定制造,经国家指定的防爆产品检验机关鉴定合格,发给防爆合格证,煤安证,防爆标志为ExibⅡBT5


  一. KTH型本质安全自动防爆电话机: 采用现代电子技术、全集成化电路研制成功的高性能、高可靠性通信终端。它与KTA123型矿用防爆电话耦合器配套,能和现有的各种地面交换机或调度总机配接,组成煤矿井下生产调度通信系统。KTH型本安防爆电话机可广泛用于其它高温、高噪音、高湿度、重污染的恶劣工作环境,如电厂、选煤厂、钢铁厂、隧道、港口等,作为工业通信终端使用。

防爆电话机特点:

1.话机外壳采用抗静电增强聚酯制作,防水、防尘、防腐、防护等级达IP65,适用于煤矿井下等极为恶劣的环境中使用。

2.壁挂式安装,采用新开发的叉簧开关机构,话机上无任何可动零部件。

3.键盘为全密封带夜光轻触按键,铃流呼叫声光显示,并设有紧急呼叫、挂断和重拨键。

4.JSQ-31-512型数字程控调度机系统配套使用,可达到调度指挥中心:强插、强拆、群呼、井下各工作面, 各硐室的KTH型本安防爆电话机。井下KTH型防爆电话机在突发紧急事件中按话机上“紧呼”键,可达到逆向“强插”调度指挥中心, 在第一时间内将井下险情上报,为排除险情赢得时间。组成,技术领先, 完美无缺的煤矿井上,井下调度通信系统。

(矿用本安电话机如下图)

















二、KTA123型 矿用本安型电话耦合器概述


   矿用防爆耦合器也叫安全栅,是连接调度台(或交换机)与本安电话机的关联设备,它把调度台(或交换机)送来的非本安信号转换成本安信号,再送给本安电话机,从而完成安全场所对危险场所的生产调度和通讯联系。
  KTA123型矿用防爆电话耦合器为无源型防爆安全栅。结构上分箱式多户型标准19英寸壁挂式机箱及标准19英寸落地式机箱。经国家指定的防爆产品检验机关鉴定合格,发给防爆合格证,由国家安标中心颁发安全标志证。



1.    矿用本安型电话耦合器特征
  箱式多户型为优质金属箱式外壳,体积小,重量轻,整体结构为组合插件,一箱插16-256门安全栅用户板,每块板16个用户,结构简单,维修方便,容易扩容;一般本安单户型为优质塑料外壳,整体灌封,体积小重量轻,两边有接线端子,安全方便;隔爆单户型采用铸铝结构,机械强度高,防护能力强,同时能代替本安电话接线盒。

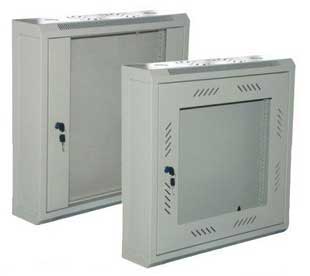

2.  (矿用本安防爆耦合器下图为标准19英寸壁挂式机箱及标准19英寸落地式机箱)










三、JHH10矿用本安型电路接线盒概述


    JHH10矿用本安型电路接线盒系列属于本安型固定式接线盒。用于煤矿及非煤矿山井下及石油、化工等企业单位爆炸性环境下,作为电话电缆接线和分线之用。设计、制造、检验均符合“GB3836国家标准”要求。经国家检 验部门鉴定合格,并发给防爆合格证,煤安证。





使用条件:
   1、海拔高度不超过1000米。

        2
、周围介质温度不高于+40℃及不低于—20℃。
        3
、相对湿度:≤80
        4
、在含有爆炸混合物的环境中。
        5
、不含有破坏金属及绝缘的腐蚀性气体的场所
        6
、能防止水及液体浸入,无剧烈冲击振动的地方



结构特征
           JHH10矿用本安型电路接线盒
由盒体,进线装置和接线端子排三部分组成。壳体用Q235钢板喷塑制造而成,进线装置设计合理,电缆不易拨脱,接线端子排布局适宜,接线牢固可靠。JHH10矿用本安型电路接线盒盒盖用特制的六角螺钉紧固。接线盒盒底设有内,外接地螺钉,并涂有特殊颜色的接地符号。

技术参数
    1、工作电压:AC127V,50Hz
                           DC60V,
电流:<
0.1A
         2
、进出线电缆对数: 20对、40对、60对、80对、100对、200对、400对等
 JHH10矿用本安型电路接线盒最大接线对数为600对。

网站:http://WWW.XD3000.COM站内更多矿用通信设备内容
